Não deixe fazerem de qualquer jeito!
O traçado pode estar perfeito, se falhar nisso aqui, seu projeto vai por esgoto abaixo junto com a instalação! Segue a lista do que NÃO fazer:
– Usar arame;
– Deixar espaços muito longos sem suporte;
– Furar a lajota;
– Usar apenas uma fita para suportar a caixa sifonada;
E o que fazer?

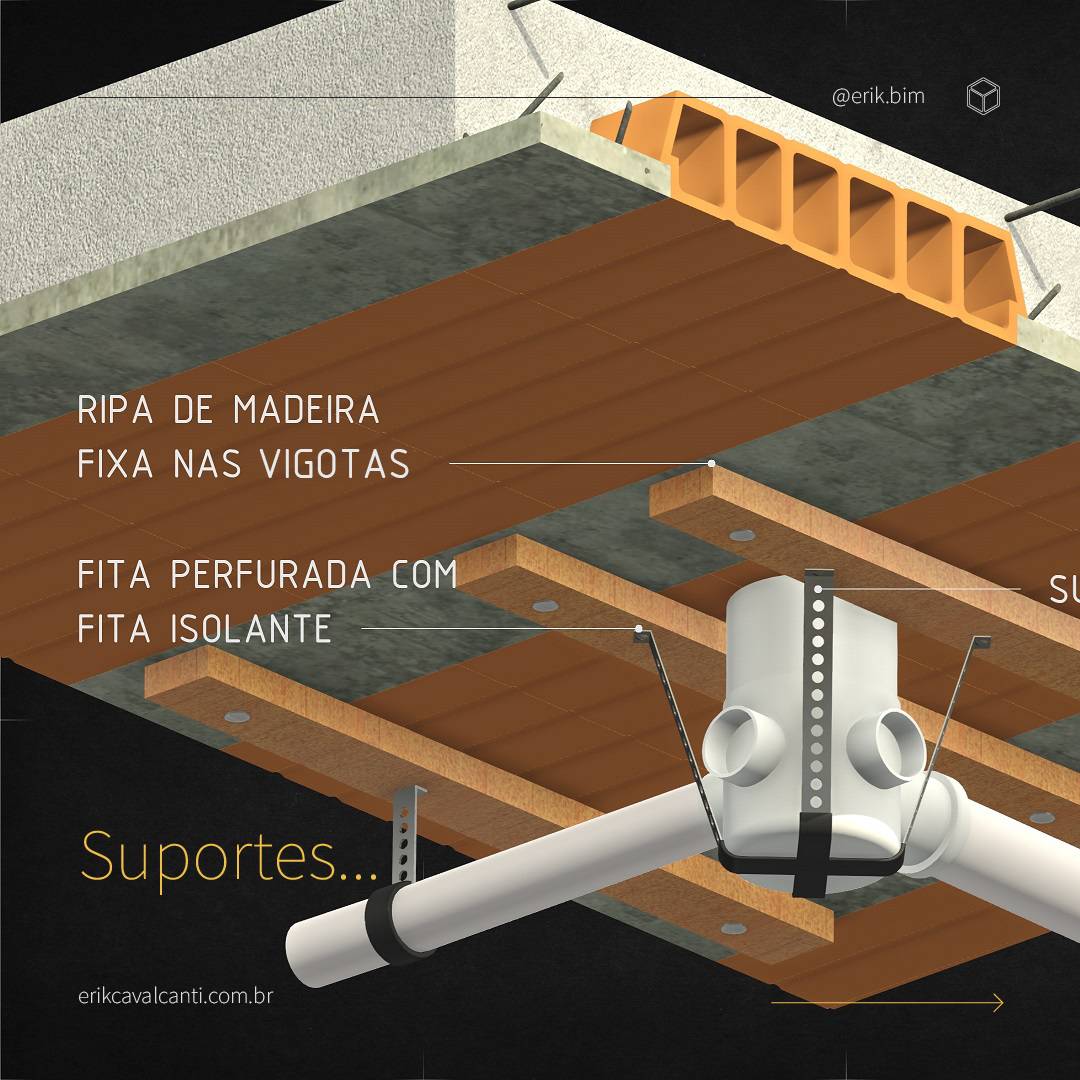

– Usar fita perfurada e proteger a tubulação com fita isolante;
– Suportar as tubulações a uma distância que impeça a formação de “barrigas”;
– Usar ripas fixas nas vigotas para fixar tubulações, ou então prender cada extremidade da fita em uma vigota diferente, formando um V;

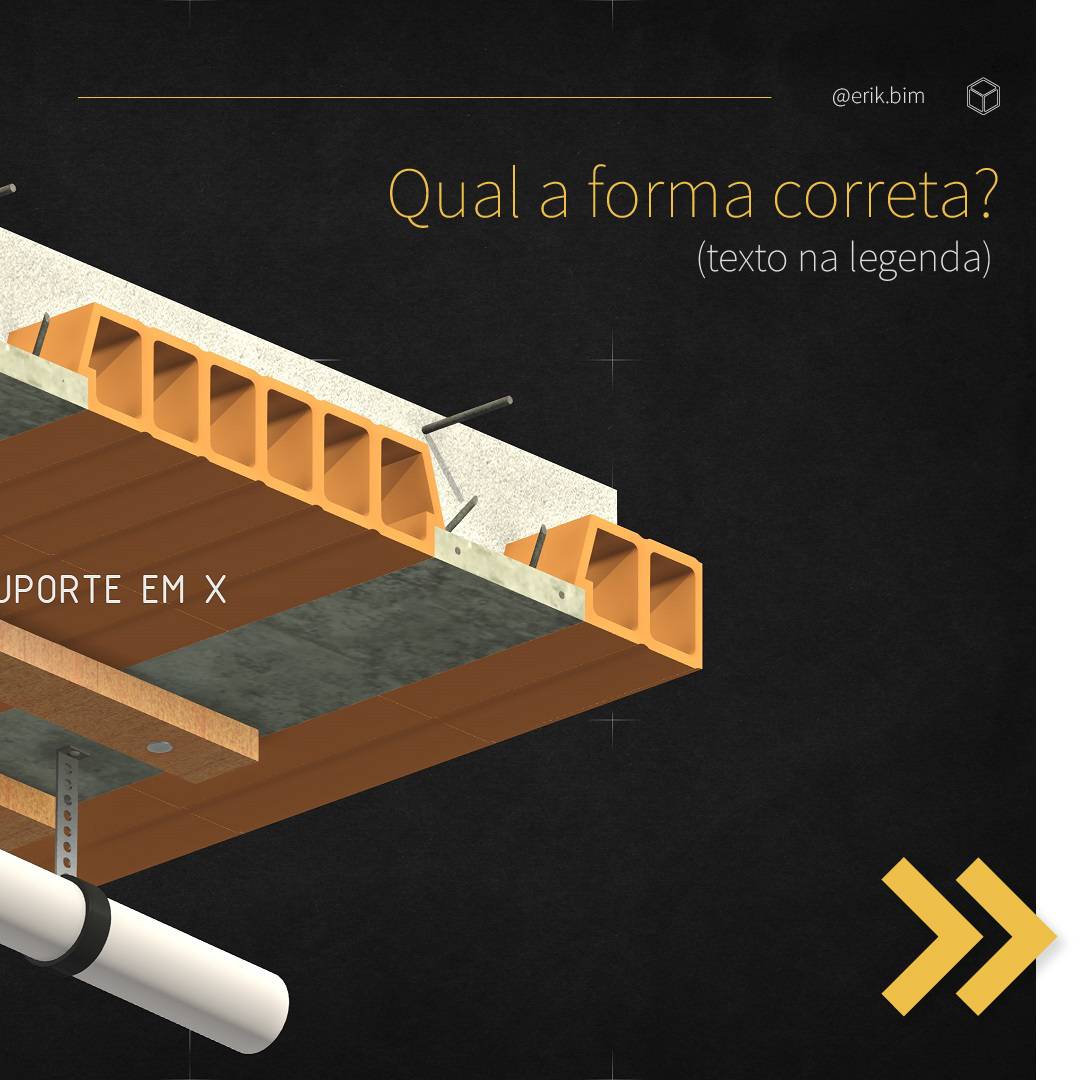

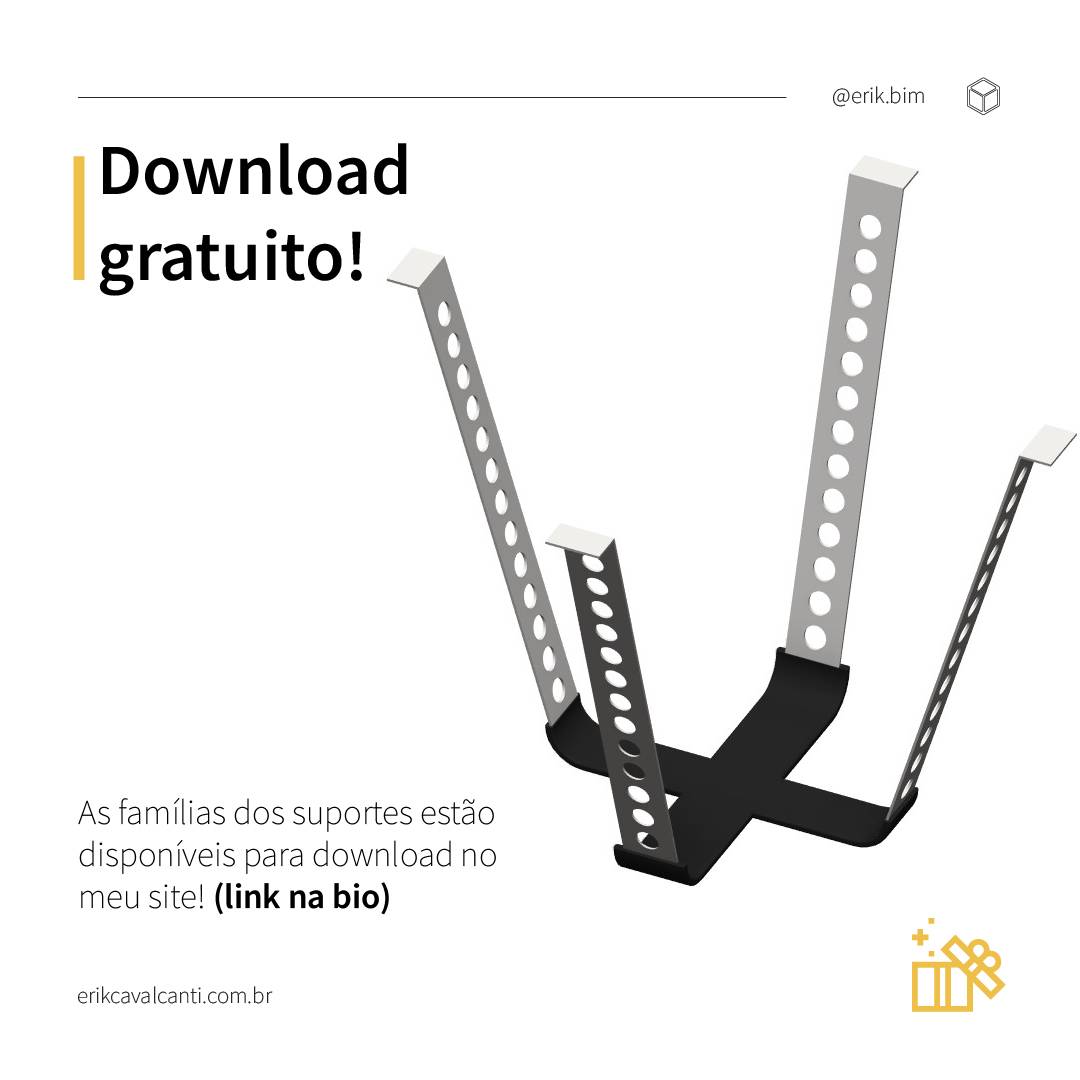

– Fazer um X na caixa sifonada;
É o método mais acessível e adaptado à realidade atual do BR. Claro, tem melhores, principalmente fora do país! Sobre a referência, está tudo na norma NBR 8160! No Anexo E, item E.4, fala desde suportes até a proteção do tubo que passa por dentro da laje.
A instalação deve ser feita para durar 30, 40, 50 anos ou mais! Lembre-se disso.
Representação feita no Revit. O que achou dela? Comenta aí 🔥
CONFIRA O SLIDE ABAIXO!
